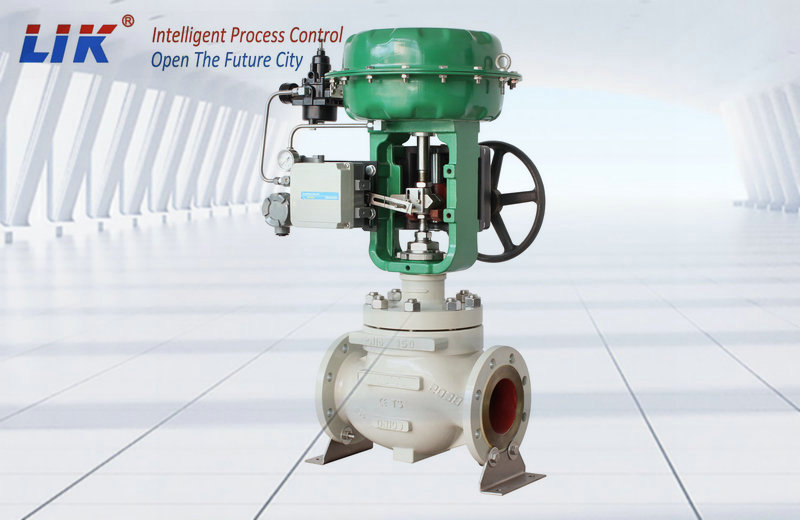

進口氣動薄膜套筒調節閥因為其穩定性好、維護簡單而廣泛應用，可設計成平衡式消除了閥瓣上的大部分靜態不平衡力，并有一定的阻尼作用，可以減小流體流動引發振動，能用于壓差相對較大的場合，可選擇多彈簧氣動簿膜機構或電動執行機構等。
氣動套筒調節閥形小、體輕、高性能、大容量，是新一代通用調節閥產品。它廣泛應用于石化、輕紡等行業中，一般流體介質和工藝條件，且安裝空間緊湊的自動控制系統。
氣動套筒調節閥由新型的氣動多彈簧簿膜執行機構和低流阻套筒閥組成。特點如下：
進口氣動薄膜套筒調節閥產品特點：
1、氣動薄膜套筒調節閥采用平衡型芯、不平衡力小，允許壓差大，操作穩定。
2、閥芯導向面大，可改善由渦流和沖擊引起的振蕩，并減少損壞。
3、比普通單雙座調節閥噪聲降低10bd左右。
4、該調節閥結構簡單，裝拆維修方便
進口氣動薄膜套筒調節閥主要技術參數
|
公稱壓力(MPa) |
1.6、2.5、4.0、6.4、10.0 |
||||
|
額定行程(mm) |
16 |
25 |
40 |
60 |
100 |
|
配用執行器型號 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
|
閥蓋形式 |
標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃) |
||||
|
壓蓋形式 |
螺栓壓緊式 |
||||
|
密封填料 |
V型聚四氟乙烯填料、V型柔性石墨填料 |
||||
|
閥芯形式 |
平衡式閥芯(套筒導向) |
||||
|
流量特性 |
直線性、等百分比 |
||||
進口氣動薄膜套筒調節閥 執行器技術參數
|
配置執行器類別 |
ZHA/B多彈簧簿膜執行機構 |
||||
|
執行器型號 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
|
有效面積(cm2) |
350 |
350 |
560 |
900 |
1400 |
|
行程(mm) |
10、16 |
24 |
40 |
40、60 |
100 |
|
彈簧范圍(KPa) |
20～100（標準）、20-60、60-100、40-200、80-240 |
||||
|
膜片材料 |
丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 |
||||
|
供氣壓力 |
140～400KPa |
||||
|
氣源接口 |
RC1/4" |
||||
|
環境溫度 |
-30～+70℃ |
||||
|
可配附件 |
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
||||
|
作用形式 |
氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) |
||||
進口氣動薄膜套筒調節閥產品性能：
1.氣動薄膜套筒調節閥采用平衡式閥芯結構，軸向不平衡力小，允許壓差大，穩定性好； 套筒互換性好，拆裝方便，容易維修。
2.套筒調節閥全金屬閥芯結構適用多種工作場合，達到IV級泄漏標。
3.閥體按流體力學原理設計成等載面低流阻流道，可調范圍大，固有可調比為50:1，額定流量系數增大30%。
4.氣動薄膜套筒調節閥執行機構采用多彈簧結構，高度減少1/3。重量減輕30%。
