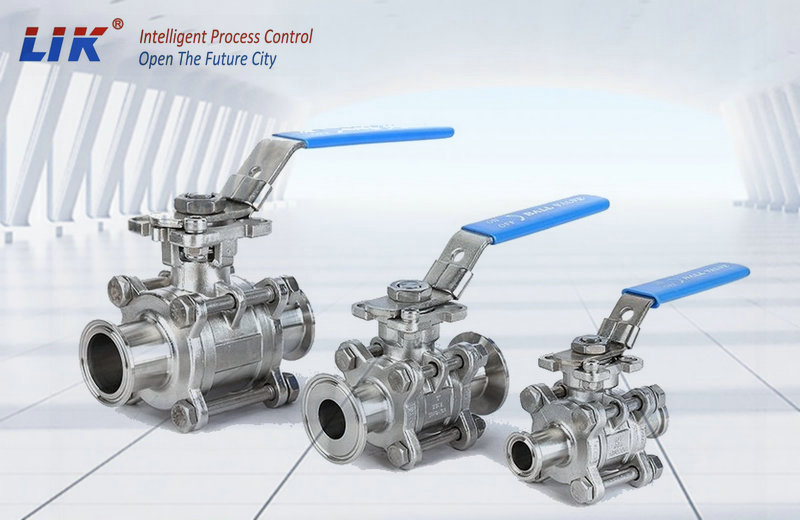

進口三片式卡箍球閥采用分體式模塊化設計，由中間球體段與兩側卡箍連接段組成，支持快速拆裝維護，適配食品制藥、化工能源等對潔凈度與密封性要求嚴苛的領域
其核心優勢包括：
密封性強：PTFE/PPL密封材料滿足ANSI/FCI 70-2 Class VI泄漏標準
耐腐蝕性優：304/316不銹鋼或碳鋼鍍鎳材質，耐受強酸、強堿及有機溶劑
操作高效：90°旋轉啟閉，DN50以下閥門響應時間≤2秒，支持高頻操作（>100萬次壽命）
進口三片式卡箍球閥產品特點
三片式分體設計允許單獨更換密封件、球體或閥桿，維護效率提升40%
卡箍連接無需專用工具，拆裝耗時降低50%612。
密封性能
PTFE/PPL密封材料滿足ANSI/FCI 70-2 Class VI泄漏標準（泄漏率≤0.1ppm）
防火設計（API 607認證）與防靜電裝置增強工況安全性
耐腐蝕性
進口三片式卡箍球閥技術參數
|
稱壓力 |
1.6-6.4MPa |
|
適用穩定范圍 |
-20～232℃～350℃ |
|
適用介質 |
水、油、氣及某些腐蝕性液體（W。O。G） |
進口三片式卡箍球閥主要零件材料
|
序號 |
零件名稱 |
材質 |
|
1 |
閥體 |
不銹鋼CF8M |
|
2 |
閥蓋 |
不銹鋼CF8M |
|
3 |
球體 |
不銹鋼SS316 |
|
4 |
螺栓墊片 |
不銹鋼SS304 |
|
5 |
螺栓螺母 |
不銹鋼SS304 |
|
6 |
螺栓 |
不銹鋼SS304 |
|
7 |
密封圈 |
聚四氟乙烯PTFE |
|
8 |
閥體密封圈 |
聚四氟乙烯PTFE |
|
9 |
止推墊圈 |
聚四氟乙烯PTFE |
|
10 |
閥桿密封墊 |
聚四氟乙烯PTFE |
|
11 |
閥桿 |
不銹鋼SS316 |
|
12 |
填料壓蓋螺母 |
不銹鋼SS304 |
|
13 |
手柄螺母 |
不銹鋼SS304 |
|
14 |
手柄墊圈 |
不銹鋼SS304 |
|
15 |
掛鎖裝置 |
不銹鋼SS304(QQTION) |
|
16 |
手柄 |
不銹鋼SS304 |
|
17 |
手柄套 |
塑料PLASTIC |
進口三片式卡箍球閥主要連接尺寸及重量
|
SIZE |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
|
PORT |
9.6 |
15.9 |
22.2 |
28.5 |
34.9 |
47.5 |
60.2 |
72.9 |
97.4 |
|
L |
75 |
90 |
100 |
110 |
125 |
150 |
190 |
220 |
270 |
|
D |
25.0 |
25.0 |
50.4 |
50.4 |
50.4 |
63.9 |
77.4 |
90.0 |
118.9 |
|
S |
2.024 |
2.24 |
43.60 |
43.60 |
43.60 |
56.30 |
70.60 |
83.30 |
110.30 |
|
H |
64 |
67 |
83 |
89 |
100 |
108 |
150 |
161 |
180 |
|
T1 |
- |
- |
2.85 |
2.85 |
2.85 |
2.85 |
2.85 |
2.85 |
2.85 |
|
T2 |
3.63 |
3.63 |
4.75 |
- |
- |
- |
- |
- |
- |
|
W |
125 |
125 |
140 |
140 |
200 |
200 |
250 |
250 |
290 |
進口三片式快裝卡箍球閥安裝與維護
開啟過程
1.在關閉位置，球體受閥桿的機械施壓作用，緊壓在閥座上。
2.當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。
3.閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。
4.直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。
關閉過程
1.關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。
2.繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。
3.快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。
4.手輪轉動的后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，
